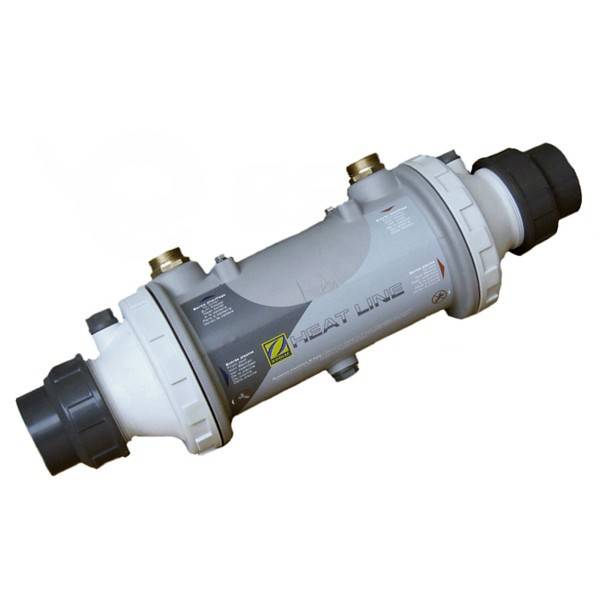

Wärmetauscher ZODIAC HEAT LINE TITAN 40kW

Der Wärmetauscher des Pools besteht aus strapazierfähigem Polyamid mit Innenrohren aus Titan. Dank des Hauses kann es auch für Pools mit Salzwasser verwendet werden. Poolwasser fließt in den Rohren, und Wasser von der Wärmequelle fließt um die Rohre herum. Anschluss an den Beckenkreislauf mit 63 mm Kunststofffittings mit mitgelieferter Reduzierung auf ein 50 mm PVC-Rohr.

Geeignet zum Erhitzen von Wasser in Schwimmbädern und Whirlpools. Der Wärmetauscher kann an den Heizkreislauf von Kessel, Wärmepumpe und Sonnenkollektoren angeschlossen werden.

Verwenden:

Für Pools mit Salzwasser
Für Frei- und Hallenbäder mit Sandfilterung

Anschluss des Zodiac-Wärmetauschers an den Filter- und Heizkreislauf

Für den Anschluss an den Sekundärkreislauf mit Beckenwasser wird ein 63 mm PVC-Fitting verwendet. Darin muss ein 63 mm PVC-Rohr eingeklebt werden. Zum Anschluss an ein 50 mm Rohr stecken Sie einfach das mitgelieferte Reduzierstück in das Fitting.

Das Außengewinde 1" dient zum Anschluss des Primärkreises mit Heizwasser. Im Lieferumfang enthalten ist auch ein Rückschlagventil aus Messing für den Heizwasserzulauf.

Die Lieferung des Zodiac Titan Wärmetauschers beinhaltet:

Austauscherkörper
2 Stück PVC-Fitting 63 mm
2 Stück Dichtungen
2 Stück PVC-Reduzierung 63 / 50 mm
Rückschlagventil Heizwasser

Technische Daten des Wärmetauschers Zodiac Heat Line Titan 40 kW:

Heizleistung: 40 kW bei einem Temperaturgefälle von 90/70 °C
Anschluss des Beckenkreislaufs: Verschraubung 50/63 mm
Beckenwasserdurchfluss: 15 m3/h
Druckverlust des Beckenwassers: 8 kPa
Anschluss Heizkreis: Außengewinde 1"
Maximaler Druck: 0,2 MPa
Maximale Heizwassertemperatur: 90°C
Heizwasserdurchfluss: 28 l/min
Druckverlust Heizungswasser: 2 kPa
